天治RFID托盘共享管理系统

   系统简介:

    RFID(无线射频感应识别)技术作为一种非接触式的自动识别技术,可通过射频信号自动识别目标对象从 而获得相关数据,可识别高速运动物体及同时识别多个标签,并且无需人工干预,操作快捷方便。 托盘共享管 理一个重要的方面就是托盘的发货、运输、仓储、租赁、回收等过程的跟踪管理, 而托盘共享系统使用的托盘 数量巨大,若只通过人工作业管理(如人工盘点、人工录入信息) ,这必将是一个耗时、耗力的工程,还会引 起管理上的混乱,不利于托盘共享系统运行效率的提高。此外, 托盘管理系统中各方对信息的管理自成系统, 没有实现信息共享,对托盘的跟踪管理困难,阻碍了供应链一体化发展。因此,把 RFID 技术应用到托盘共享 系统,在托盘和货物的管理体系中建立一条基于 RFID 的自动识别技术的高效通道,可实现托盘及货物发货的 自动记录、阅读和查证的有效管理,提高托盘共享系统的效率。
      当带有 RFID 电子标签的货物或者托盘穿过指定的区域的时候,RFID阅读器就能够自动阅读电子标签上的 信号。RFID技术还可以用于查找商品储存或配送过程中的位置,供应链中商品的数量,以及将信息快速传输到 决策系统中。通过供应链中的信息整合和协作平台。RFID可以无缝地整合物流和信息流。物流信息的实时响应 可以使得上游制造商抓住客户的真实需求,有利于防止过度生产或者出现库存不足的情况。物流信息整合的关 键点是配送信息的实时获取和辨认,区别于传统的数据和辨别方法手工输入或条形码,RFID技术能够自动获取 数据,并进行辨别以及对信息整合,此外,RFID技术还能够高效的完成商品追踪,产品存储,以及配送数据的 收集和分析,满足制造商对信息及时性的需求。
      托盘作业及托盘一贯化是提高物流系统效率的有效途径。托盘共享系统是实行托盘作业一贯化的组织保障 。而提高托盘利用率的有效手段就是电子信息化管理, RFID 技术是托盘电子化管理的优选实施技术。

系统电子信息化流程:

   托盘电子信息化主要依靠的是条形码和 RFID这两种技术。相比条形码,RFID 技术可以实现远距离和穿透 性读写,不受外部环境影响,可以对储存的信息进行修改并反复使用,无疑更能满足供应链物流提出的安全、 高效、低能耗等基本要求。在托盘共享系统中,托盘可以重复使用,电子标签也随之一起被反复读写,大大降 低了成本。托盘上的电子标签可承载托盘的物品编码,并且通过网络把托盘所载货物的品名、数量、体积、重 量、发货、收货等相关的重要信息都存进数据库。从出发地直至目的地的运输过程中, 可以通过 RFID 读写器 读取托盘标签,随时检索需要的信息。由此可以看出,RFID技术和托盘共享系统的结合,除了方便对托盘本身 的流通与使用例如租赁、回收、维修、 保管等进行实时追踪管理之外,还实现了对托盘载货的可视化监控,从 而大大促进了物流管理中信息采集的自动化水平, 保证了货物在运输过程中的安全,提高了物流效率并降低成 本。在托盘的循环利用中,RFID可以为每一个托盘建立全球的、开放的、唯一的标识标准。通过建立循环利用 流程并结合因特网将托盘信息连接成一个巨大的“物联网”, 从而实现对多个托盘同时识别跟踪和循环利用。
国际上目前有三种托盘运营模式:及时交换模式、租赁运营模式和联营模式。本项目主要介绍一种联营租赁运 营模式:
      RFID 技术在托盘租赁系统中主要应用于三个方面,即托盘的租赁、回收和实时追踪。
      托盘的租赁是指托盘使用者、租赁商、物流公司等向托盘租赁公司(或生产商)租赁托盘并支付押金和托 盘使用费用的过程;
      托盘的回收是指托盘使用者定时、定量的将空闲托盘就近送还托盘租赁网点,托盘租赁商根据托盘使用情 况返还一定押金的过程;
      托盘的实时追踪是指在整个托盘租赁过程中,所有参与者都可以通过互联网平台共享托盘信息,托盘租赁 商可以通过数据共享实现对托盘的日常管理,托盘生产者和使用者也可以通过数据共享实现对货物的追踪。
    基本流程:生产商将托盘RFID 标签信息读入数据库,建立产品电子档案 。托盘在经过出库口时,读写器读取 托盘上的 RFID 标签信息,并将信息反馈到后台数据库进行核对和记录;核对无误,安排承运商进行运输。承 运商接收到托盘后,用手持读写器(PDA)读取 RFID 标签中的信息,并与发货单进行核对;信息同时上传平 台反馈给生产商和运达地租赁营运商(仓储服务站),物流仓储RFID管理系统自动识别读取送达托盘标签,信 息及时反馈至系统平台。当地托盘需求企业(使用者)通过平台系统租借所需托盘。当营运商没有足够相同规 格数量的空托盘时.可以通过共享平台向当地的托盘生产商或其它租赁营运商进行租赁。当使用者返还租赁托 盘时,可根据需要转发给货物下游使用者或直接返还给物流仓储,RFID管理系统自动识别读取送达托盘标签, 信息及时反馈至系统平台。
基本流程图:
      物流的承运:托盘及其货物承运卡车司机可通过PDA(GPS手持标签读写器)读写货物信息(数量、时间 ),通过 GPRS 将订单信息传输到共享平台完成便于管理者对托盘租赁网点的统一调配和管理跟踪。
      托盘的租赁:应用商(租赁方)根据订货需求量向当地托盘租赁商租赁托盘并支付一定的托盘使用费和押 金。 托盘租赁商根据订单要求准备好托盘,读写器读取托盘上的 RFID 标签信息,并将所租托盘的规格、型号 、租赁押金及租赁时间等信息对应托盘的 EPC 标签上传平台数据库。 在托盘出库时经读写器扫描计数、计时 ,标签的信息会自动传输到平台数据库。
      托盘的回收:托盘回收过程是指托盘使用者定时、定量的将空闲的托盘就近送还托盘租赁商,并收回押金 、结算租金的过程。在对托盘进行回收时需根据托盘的质量状况加以区分,进行分别扫描,将需要维修或是不 能再次投入使用的托盘单独取出,将完好无损的托盘入库,有质量问题的托盘送维修机构维修,不能修复的托 盘送到托盘制造公司进行材料循环利用。同时将回收托盘的信息反馈给共享平台管理系统和托盘租赁商的上一 级管理机构。托盘租赁商根据托盘质量状况及托盘使用时间返还一定押金。
      托盘的实时追踪与服务: 托盘租赁商向外出租托盘时,托盘EPC标签中的信息和有关租赁的信息通过出库 时读写系统的读取,可以实现托盘信息同订单的核对,并把信息反馈到共享平台和上一级托盘管理机构,实现 托盘信息共享;托盘的使用者、生产商、批发商、零售商和最终消费者在托盘未到之前可以通过 Internet方式 登入到共享平台查询对应的每一个托盘的到达信息.在托盘到达后也会通过读卡器对托盘进行扫描, 一方面对 托盘信息进行核对验证, 另一方面可以记录托盘的有关信息,以便于及时将信息通过平台反馈给托盘租赁商, 方便托盘租赁商对托盘的追踪定位。托盘使用者在托盘入库后会按照订单要求将托盘和货物进行组装,出库时 也同样对托盘进行扫描,一方面以托盘为单位核对货物的数量,另一方面可以记录托盘和货物的信息,将发货 信息发送到共享服务平台,托盘租赁商可以通过共享服务平台对每一个托盘进行追踪查询,进一步了解托盘的 使用和损坏情况,以及租赁延误时间等信息,以便于掌握托盘的实时动态和制定合理的违约租赁费用。


RFID托盘共享电子信息平台

   RFID托盘共享系统电子信息平台实现托盘信息的采集汇总、数据交换与共享、交易支持、物流调度等,是 托盘共享系统信息中枢与业务营运核心。
系统组成:
      RFID托盘共享系统电子信息平台主要由信息采集系统,服务站终端系统、信息共享系统、数据系统、应用 支撑系统、信息安全系统等组成。
      信息采集系统:完成托盘分派、回收和移交的信息采集和传输。终端信息采集系统应用物联网技术和RFID 读取技术对安装在托盘上的电子标签进行信息的自动采集,并将获得的信息进行初步整理,通过网络通信或无线 通信传输至公共信息平台。
      服务站终端系统:完成与托盘服务站具体业务相关的信息管理功能,如托盘的分派、回收、出入库管理、 空盘运输管理、托盘维护管理、报废管理等。
      信息共享系统:由托盘信息、在线交易、费用结算等功能实现。
      数据系统:提供平台建设所需的硬件网络和软件支撑平台,由计算和存储系统两部分组成。计算平台完成 复杂信息的发布、网上交易等电子商务业务的支持和托盘调度、收益分配等内部业务的计算支持。存储系统主 要对整个平台的数据进行整合,建立起完整的企业存储平台和集中式处理中心,有效完成业务处理,提高系统 效率。
      应用支撑系统:为系统提供软硬件支撑,包括操作系统、应用服务器系统、数据服务器系统、Web服务器 系统等。
      信息安全系统:对整个信息平台的安全进行管理。结合信息安全的深度模型,从物理、网络、主机系统、 数据库等多个层次入手,采取防范措施保证系统安全稳固。
    平台结构:
      该平台结构可分为三层,即用户物理层、业务集成层和应用支撑层。
      用户物理层:物理层由托盘上的射频识别无源标签,托盘仓库门口的读写器、天线以及射频识别边缘服务 器和射频识别中间件等组成。带有标签的托盘出入仓库时,便进入读写器磁场,标签接收读写器发出的射频信 号,凭借感应电流所获得的能量发送出存储在标签芯片中的托盘信息数据,如托盘的标识码(ID)、材质、规 格等。然后,阅读器,接收到的数据通过射频识别边缘服务器由射频识别中间件进行数据处理。射频识别中间 件与对象命名服务器(ONS)通信,查找并识别唯一的射频识别标签标识码,并从电子产品码(简称EPC)编 码服务器数据库查询数据。射频识别标签的卷标信息用实体标记语言(简称PML)说明托盘信息,用对象命名 服务器提供托盘电子产品码信息。中间件集成射频识别事件管理功能,将读写器获得的原始数据作为不同类型 的事件,通过分析事件间的关系(如时间关系、因果关系等),建立事件关系规则库,并利用过滤、关联、聚 合等技术,最终将一系列底层的射频识别基本事件聚合成一个含有业务信息的高级事件,从而实现射频识别技 术与其他相关应用系统,如库存管理系统(简称WMS)、订单管理系统(简称OMS)等的有效整合。

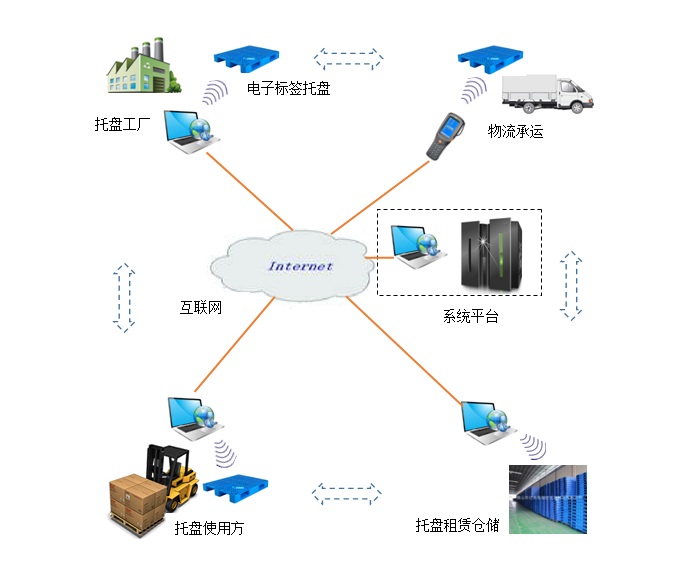

   拓扑结构图如下:
